Классификация держателей предохранителей и выбор сечения проводов – начните с правильного подключения
- держатель предохранителя Классификация по типу крепления
- Панельный держатель предохранителя – предназначен для установки в корпусах оборудования, что позволяет легко заменять предохранители снаружи.
- Держатель предохранителя для монтажа на печатную плату – припаивается непосредственно к печатной плате; экономит место.

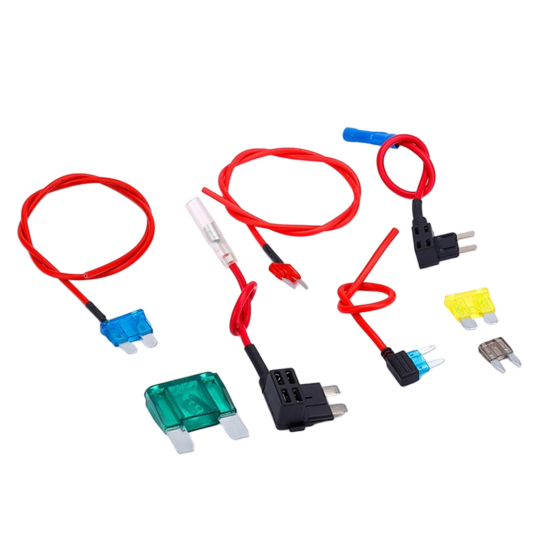

- Встраиваемый держатель предохранителя – вставляется в проводку; идеально подходит для модификации жгута проводов.
- Классификация по совместимости размеров предохранителей
К распространенным типоразмерам держателей предохранителей относятся 5×20 мм, 6×30 мм и 10×38 мм. Каждый размер соответствует определенному номинальному току и отключающей способности.
- Экологическая/герметизирующая классификация
Водонепроницаемый (IP67 или выше) по сравнению со стандартным держателем предохранителя — выбирайте водонепроницаемый для использования на открытом воздухе, в условиях высокой влажности или под капотом автомобиля.
- Рекомендации по выбору сечения проволоки
Выбор правильного держателя предохранителя — это только половина дела. Сечение провода (AWG или мм²) должно быть рассчитано на тот же или больший ток, что и предохранитель. Провода недостаточного сечения приводят к перегреву и создают опасность возгорания.
Рекомендуемый эталон (медный провод, короткие участки
Номинальный ток предохранителя. Минимальное сечение провода. Типичное применение.
5А 0,75 мм² (18 AWG) Электроника, небольшие светодиодные светильники
10А 1,0 мм² (16 AWG) Бытовая техника, силовые кабели
15А 1,5 мм² (14 AWG) Электроинструменты, медицинские приборы
20А 2,5 мм² (12 AWG) Промышленные системы управления, солнечные инверторы
Важно: для проводов длиной более 5 метров увеличьте сечение провода, чтобы компенсировать падение напряжения. Также убедитесь, что клемма держателя предохранителя подходит для выбранного вами сечения провода; несоответствие размеров приводит к плохому обжиму и увеличению контактного сопротивления.
- Рекомендации, специфичные для конкретного применения
- Солнечная энергетика и системы хранения энергии – используйте держатель предохранителя 10×38 мм с многожильным проводом сечением не менее 2,5 мм².
- Для автомобилей и электромобилей предпочтительнее водонепроницаемый линейный держатель предохранителя; сечение провода ≥1,5 мм² (14 AWG).
- Precision Electronics – Выберите держатель предохранителя для монтажа на печатную плату с многожильным медным проводом сечением 0,75 мм².
Заключение
Правильная классификация держателя предохранителя и соответствие сечения провода являются основой безопасной и долговечной работы. электрическийВ системе всегда сверяйте технические характеристики предохранителей, таблицы допустимых токов проводов и номинальные параметры клемм держателей предохранителей, прежде чем окончательно утвердить проект.
